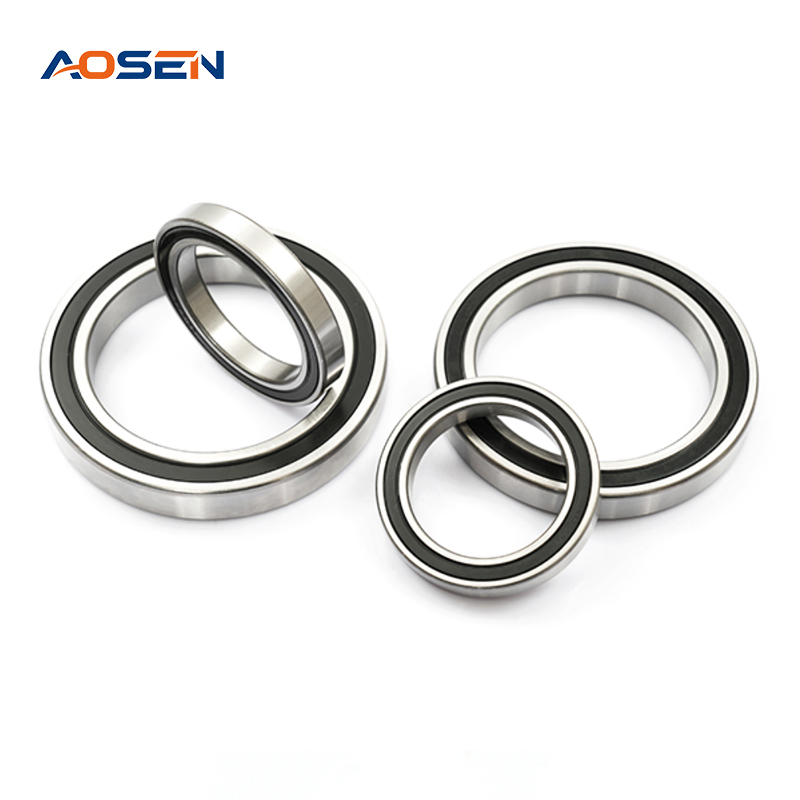

6900-serien djupa spårkullager

Spårkullager är den mest representativa och mest använda typen av rullager inom industriområdet. De har en enkel struktur, stabil drift och lätt underhåll. Denna serie av lager används i första hand för att bära radiella belastningar, men kan även motstå vissa axiella belastningar i båda riktningarna, vilket gör dem till en oumbärlig kärntransmissionskomponent i olika mekaniska utrustningar.

Kärnfördelar

Låg friktion, hög hastighet: De precisionsslipade löpbanorna med djupa spår passar perfekt med högprecisionsstålkulor, vilket resulterar i extremt lågt friktionsmotstånd. Detta gör att de inte bara tål extremt höga begränsningshastigheter utan minskar också effektivt energiförbrukningen i utrustning.

Smidig och tyst drift: Strikt bearbetningsprecision (t.ex. P6/P5-kvalitet) och ytjämnhetskontroll resulterar i låga vibrationer och lågt ljud under höghastighetsdrift, vilket gör dem idealiska för applikationer med stränga krav på bullerreducering.

Underhållsfritt/lågt underhåll: Den robusta och hållbara strukturen, i kombination med dammskydd (ZZ) eller gummitätningar (2RS) och högkvalitativt fett, förhindrar effektivt att föroreningar kommer in och fett från att läcka ut, vilket ger en långsiktig underhållsfri drift.

Hur man exakt identifierar modeller med djupa spårkullager i rostfritt stål med hjälp av en Vernier-ok?
14 Apr, 2026
Vid rutinunderhåll och mekanisk reparation av industriell utrustning är exakt identifiering och byte av lager ett kritiskt steg för att säkerställa stabil drift. På grund av långvarigt slitage eller kontaminering av o...
READ MORE
Ningbo Aosen Bearing Co., Ltd. ställer ut på Shanghai International Industrial Automation and Robot Exhibition 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. är glada att kunna meddela sitt deltagande i Shanghai International Industrial Automation and Robot Exhibition 2026 (The 24th Shanghai International Industrial Automation and Robot Exhib...
READ MORE
Ningbo Aosen Bearing Co., Ltd. avslutar framgångsrikt deltagande i Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026
10 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. uppnådde stor framgång och gav fruktbara resultat på Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 (hädanefter kallad "utställningen"). Eveneman...
READ MORE
Kullager vs Deep Groove Kullager: nyckelskillnader
08 Apr, 2026
A djupt spårkullager är en specifik och mycket populär typ av kullager — inte en separat kategori. "Kullager" är det breda familjenamnet, medan spårkullager (DGBB) representerar den mest anv...
READ MORE

Lager nr	Ytterdiameterstorlek					Grundbelastning KN		Mässa (KG)
	Bore d mm	O.D D mm	Bredd B		Fasning r _smin mm	Dynamisk Cr N	Statisk Cr N
	Bore d mm	O.D D mm	Öppen typ mm	Stängd typ mm	Fasning r _smin mm	Dynamisk Cr N	Statisk Cr N
693	3	8	3	4	0.15	430	170	0.0008
694	4	11	4	4	0.15	960	350	0.0017
695	5	13	4	4	0.2	1070	420	0.0023
696	6	15	5	5	0.2	1470	600	0.0036
697	7	17	5	5	0.3	1600	710	0.0050
698	8	19	6	6	0.3	2230	910	0.0076
699	9	20	6	6	0.3	2480	1090	0.0085
6900	10	22	6	6	0.3	2690	1270	0.0100
6901	12	24	6	6	0.3	2890	1460	0.0120
6902	15	28	7	7	0.3	4320	2250	0.018
6903	17	30	7	7	0.3	4590	2550	0.019
6904	20	37	9	9	0.3	6370	3680	0.038
6905	25	42	9	9	0.3	6660	4180	0.044
6905	30	47	9	9	0.3	7240	5010	0.05
6907	35	55	10	10	0.6	10390	7160	0.075
6908	40	62	12	12	0.6	10320	9200	0.118
6909	45	68	12	12	0.6	13490	10130	0.128
6910	50	72	12	12	0.6	13900	10990	0.1330
6911	55	80	13	13	1	14820	12690	0.1770
6912	60	85	13	13	1	15080	13480	0.1910

Bore Diankter	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Bore Diankter	Diameterserie(0)				Diameterserie(2)					Diameterserie(3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Standard	Toleransklass
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	KLASS 6	KLASS 5	KLASS 4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Stål nr	Kemisk sammansättning %
Stål nr	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
