Hur man exakt identifierar modeller med djupa spårkullager i rostfritt stål med hjälp av en Vernier-ok?

Vid rutinunderhåll och mekanisk reparation av industriell utrustning är exakt identifiering och byte av lager ett kritiskt steg för att säkerställa stabil drift. På grund av långvarigt slitage eller kontaminering av olja och fett, laseretsade markeringarna på ytorna på många djupa spårkullager i rostfritt stål kan bli oläslig. Följaktligen bestämma den exakta lagermodellen genom fysisk mätning har blivit en viktig färdighet för ingenjörer.

Den här artikeln kommer att ge en detaljerad guide om hur du snabbt och exakt identifierar modellen av ett spårkullager i rostfritt stål – med inget annat än ett bromsok – genom att mäta dess innerdiameter, ytterdiameter och bredd .

Mätverktyg och grundläggande parametrar

För att exakt identifiera en lagermodell måste vi först förbereda en högprecision vernier bromsok . Under mätningsprocessen måste vi erhålla följande tre nyckeldatapunkter:

1. Innerdiameter (d): Bestämmer storleken på axeln som lagret passar ihop med och är också den mest kritiska parametern för att härleda suffixet till lagermodellnumret.

2. Ytterdiameter (D): Bestämmer storleken på lagrets monteringshål.

3. Bredd/tjocklek (B): Den axiella dimensionen av lagret.

I namnkonventionerna för spårkullager av rostfritt stål (t.ex. S6004-ZZ) betecknar prefixet "S" det rostfria stålmaterialet, medan suffixet "ZZ" indikerar dubbelsidiga metallsköldar. De mellanliggande siffrorna (som 6004) håller dock nyckeln till lagrets dimensioner.

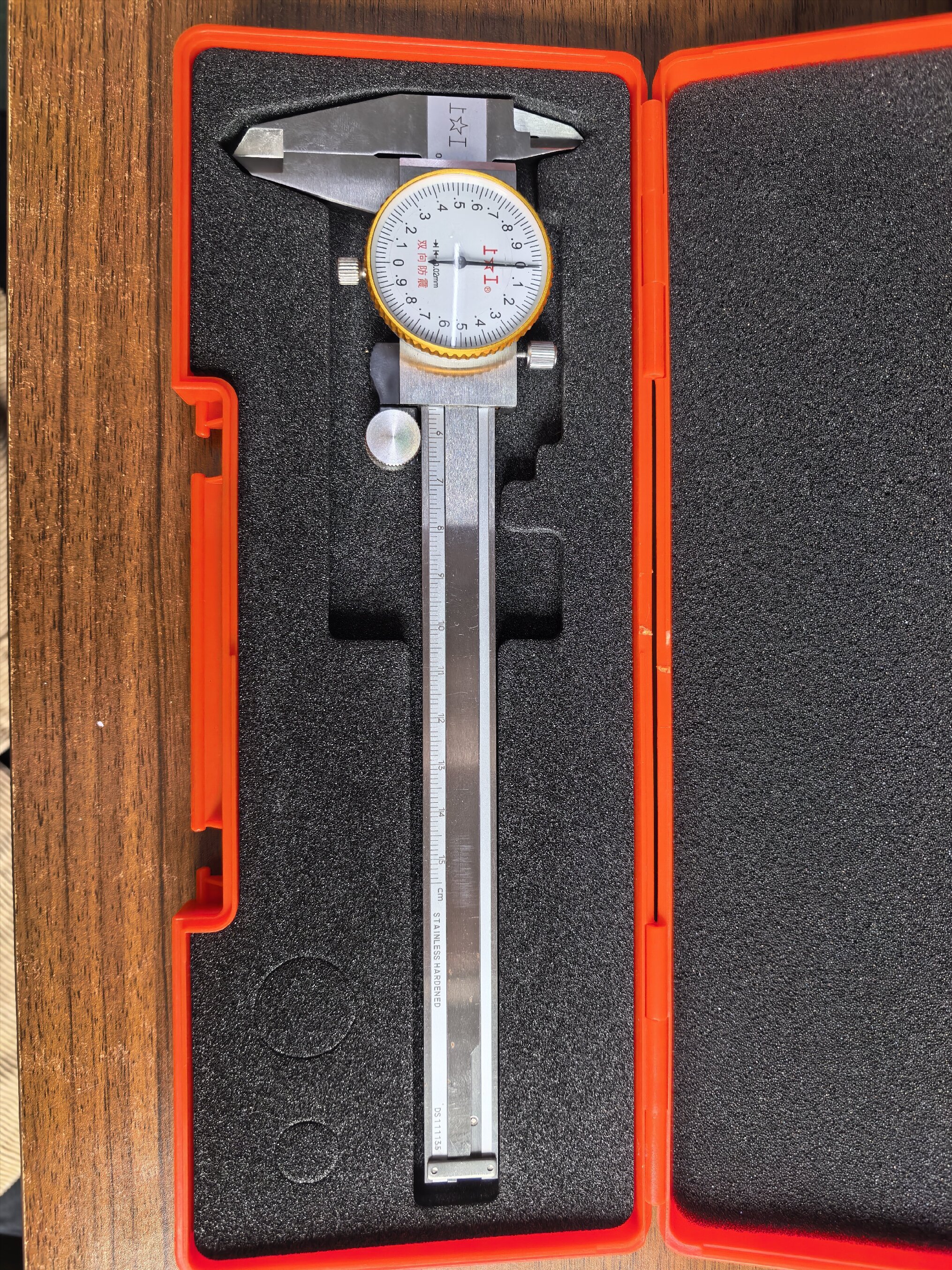

Vernier Caliper

Mätning av innerdiameter

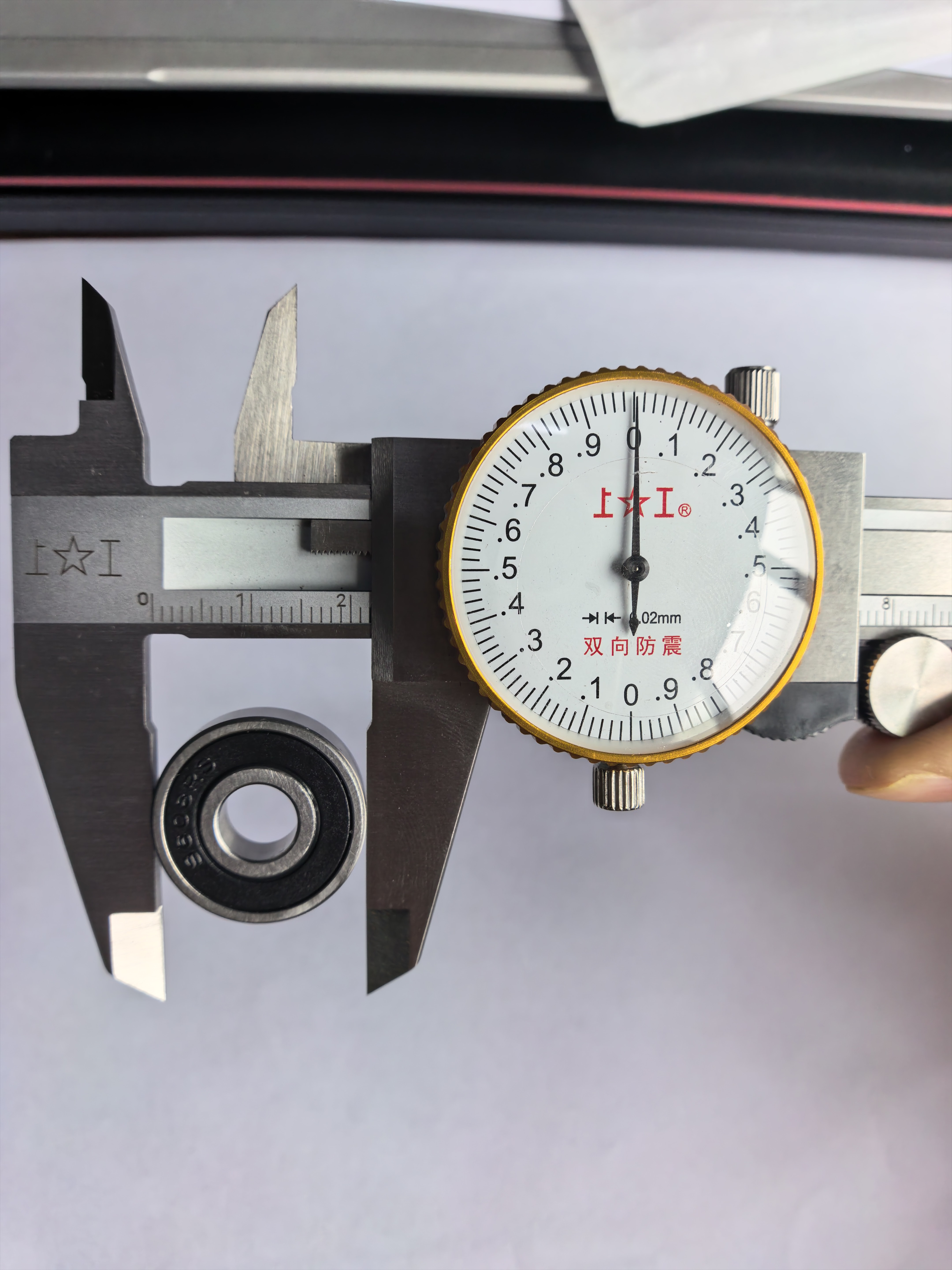

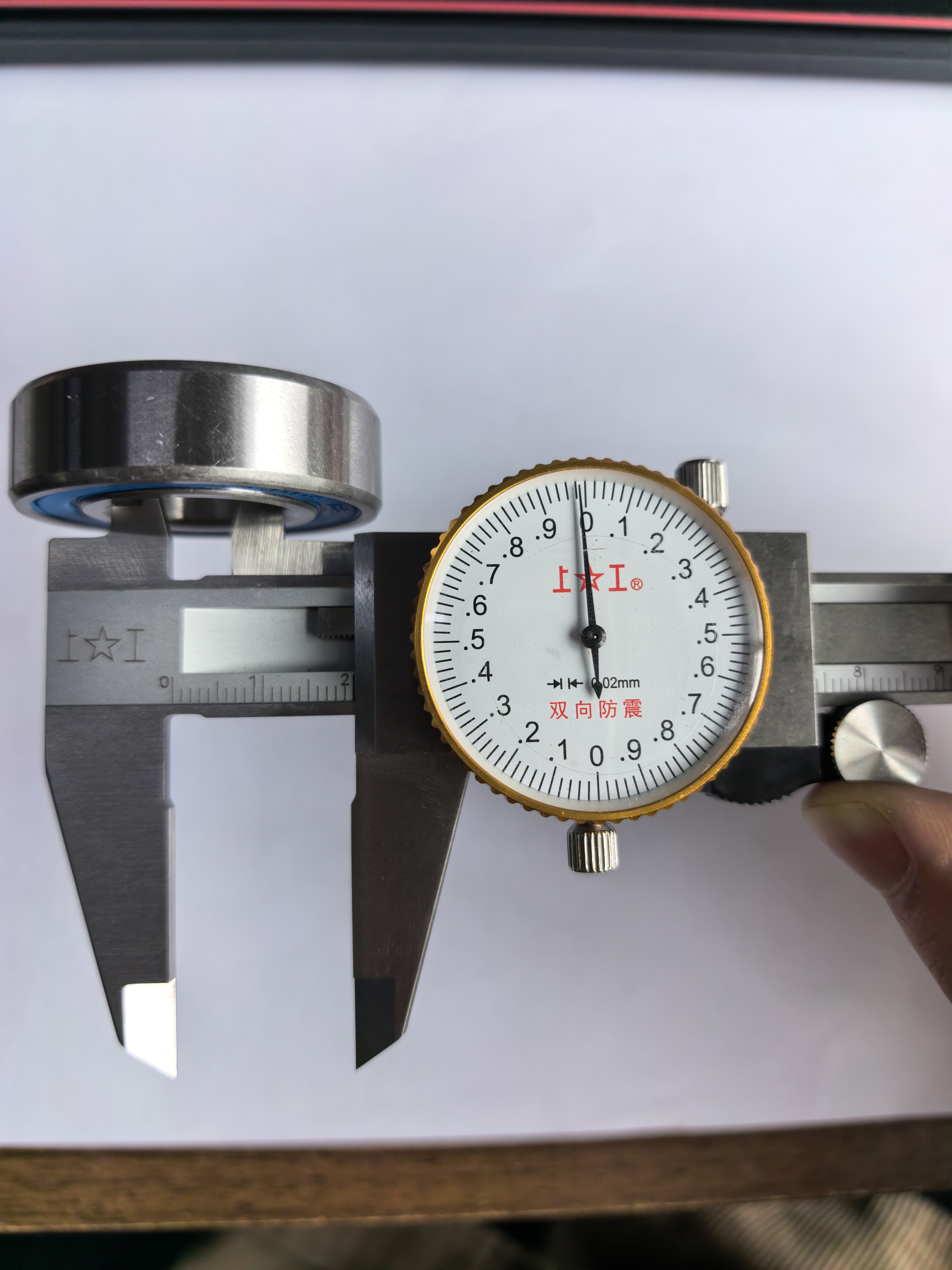

Ytterdiametermätning

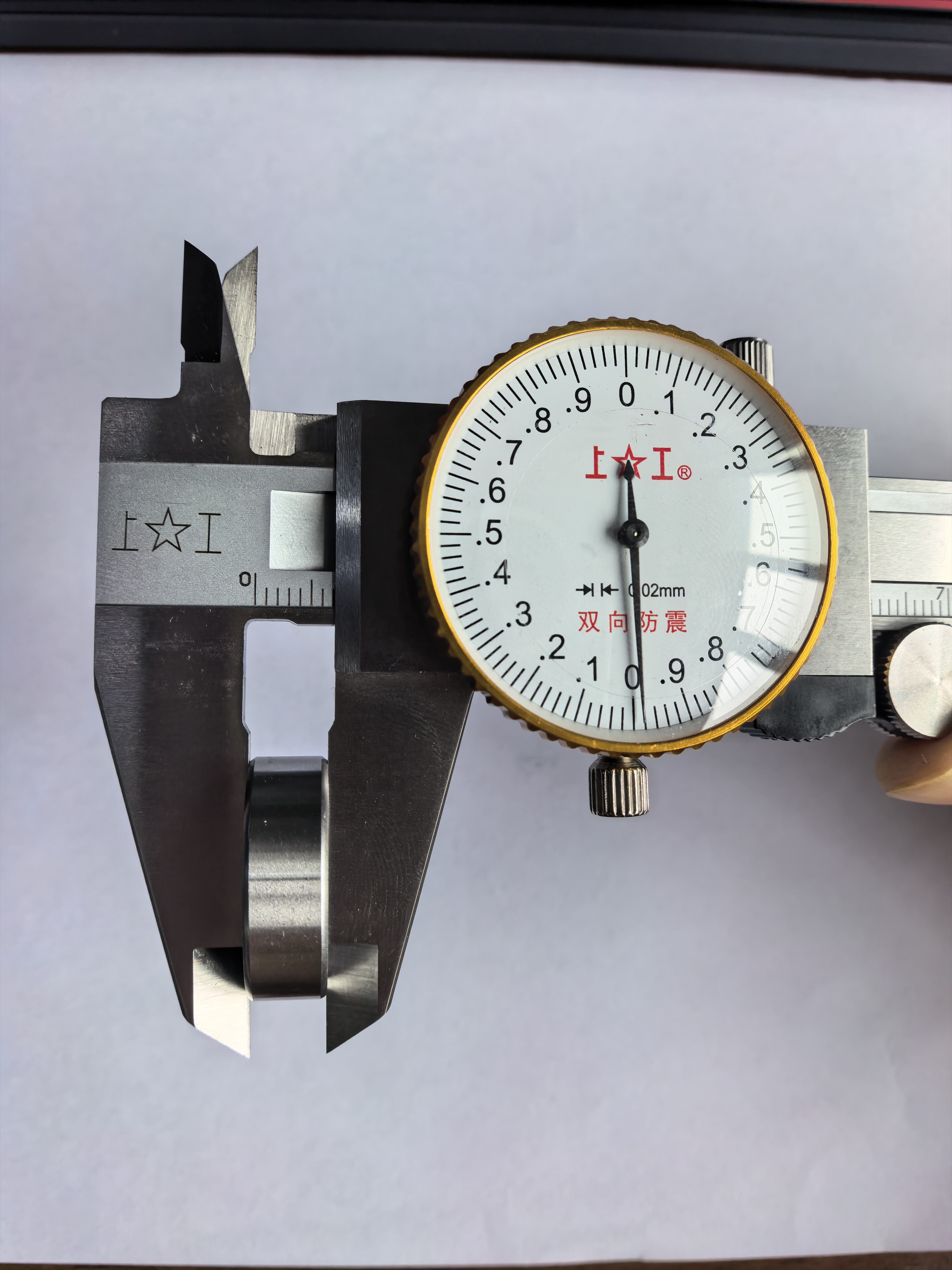

Mätning av bredd/tjocklek

Metoder för att identifiera fyrsiffriga modelllager

För spårkullager betecknade med en fyrsiffrig kod (t.ex. S60xx-, S62xx- och S63xx-serien) finns det en strikt överensstämmelse mellan innerdiametern och de sista siffrorna i modellnumret. Vi kategoriserar detta förhållande i två scenarier: "Standardformeln" och "Specialsuffixen".

Standardväska: Gäller modeller med suffix ≥ 04 (innerdiameter ≥ 20 mm)

När lagrets innerdiameter, mätt med en nockok, är större än eller lika med 20 mm , kan du använda den klassiska "dela med 5"-formeln:

Kärnformel: Uppmätt innerdiameter av lagret ÷ 5 = de två sista siffrorna i modellnumret

Fallanalys: S6004-ZZ — Om du mäter innerdiametern på ett lager av rostfritt stål med hjälp av ett bromsok och finner att det är det 20 mm , kan du använda följande formel: 20 ÷ 5 = 4 (som ger suffixet "04"). Preliminär bedömning: Suffixet för denna lagermodell är 04. Därefter, genom att ta ytterligare mått på lagrets ytterdiameter (42 mm) och bredd (12 mm) och jämföra dem med en standardstorlekstabell för lager, kan du definitivt identifiera det fullständiga modellnumret för lagret som S6004-ZZ .

Specialfall: Gäller modeller med svansnummer 00, 01, 02 och 03

Observera att regeln om att dividera innerdiametern med 5 inte gäller för lager med suffixkoder från 00 till 03. Dessa fyra specifika lagertyper utgör undantag inom internationella standarder; deras innerdiameterdimensioner är fasta värden som ingenjörer måste memorera. De specifika motsvarande värdena är som följer:

Suffix 00: Innerdiameter fixerad vid 10 mm (t.ex. S6000)

Suffix 01: Innerdiameter fixerad vid 12 mm (t.ex. S6001)

Suffix 02: Innerdiameter fixerad vid 15 mm (t.ex. S6002)

Suffix 03: Innerdiameter fixerad vid 17 mm (t.ex. S6003)

Om innerdiametern mätt med ett nockmått motsvarar ett av de fyra värdena ovan, vänligen matcha det direkt med motsvarande suffix; använd inte metoden att dividera med 5.

Metoder för att identifiera 3-siffriga modelllager (miniatyr/små lager)

För miniatyr- eller små spårkullager i rostfritt stål består deras modellnummer vanligtvis av tre siffror (t.ex. S608, S626, etc.). Att identifiera denna typ av lager är det enklaste; * *likaså kan formeln "dividera med 5" inte användas. **

Kärnregel: Uppmätt innerdiameter på lagret = den sista siffran i modellnumret

Fallanalys: ** S608-ZZ ** — Om du använder en bromsok för att mäta innerdiametern på ett litet lager och finner att det är ** 8 mm **, då – baserat på konventionerna för 3-siffriga lagerbeteckningar – motsvarar innerdiametern direkt suffixet på modellnumret. Preliminär bedömning: Suffixet för detta lager är ** 8 **. Genom att kombinera detta med den uppmätta ytterdiametern (22 mm) och bredden (7 mm), kan modellen bekräftas som det vanliga miniatyrlagret ** S608-ZZ **.

Sammanfattning och urvalsrekommendationer

Sammanfattningsvis kan stegen för att identifiera modellen av ett spårkullager i rostfritt stål med hjälp av en nockok sammanfattas enligt följande:

Mät innerdiametern, bestäm suffixet:

Om den uppmätta innerdiametern är ett ensiffrigt nummer (t.ex. 8 mm), motsvarar det de sista siffrorna i ett tresiffrigt modellnummer (t.ex. 608).

Om den uppmätta innerdiametern är 10, 12, 15 eller 17 mm, motsvarar den de speciella 4-siffriga suffixen 00, 01, 02 respektive 03.

Om den uppmätta innerdiametern är ≥ 20 mm, använd formeln ** Innerdiameter ÷ 5 = Suffix ** (t.ex. 20 ÷ 5 = 04).

Mät den yttre diametern och bredden för att bestämma serien:

Lager med samma innerdiameter kan tillhöra olika serier – med varierande ytterdiametrar och bredder – på grund av skillnader i lastkapacitet (t.ex. S6004, S6204, S6304, etc.). Därför måste den specifika modellen definitivt identifieras genom att korsreferens både den yttre diametern och bredden.

Genom att behärska ovannämnda mät- och beräkningstekniker kan du enkelt identifiera den verkliga identiteten av ett lager – även ett "vanligt" lager som saknar förpackning eller märkning – och därigenom undvika de besvärliga situationer under utrustningsunderhåll som uppstår när du köper fel modell eller inte kan montera delarna ordentligt.
